◆过滤效率等级：G4-F9(EN779)

◆风速：建议值≤2.5m/s

◆初阻力：≤70Pa

◆终阻力：建议值250-300Pa

◆功率：120W

◆电源：～220V/50HZ

◆环境空气温度：-10℃～＋40℃

◆智能型自动更换滤料系统：通过压差控制系统来判断滤料是否需要更换，降低人工操作强度,确保过滤器运行达到最佳效率和最经济模式。

◆防爆装置：符合防爆等级Eexd IIBT4，防护等级IP55。在处理粉尘时，有效的避免了因静电、火花产生的爆炸。

◆压差控制系统：在滤料的进出风面安装有压差测试仪，根据使用环境要求预设定滤料使用的终阻力。当压差大于设定的阻力时，PLC发给电机运转信号，电机开始换料。

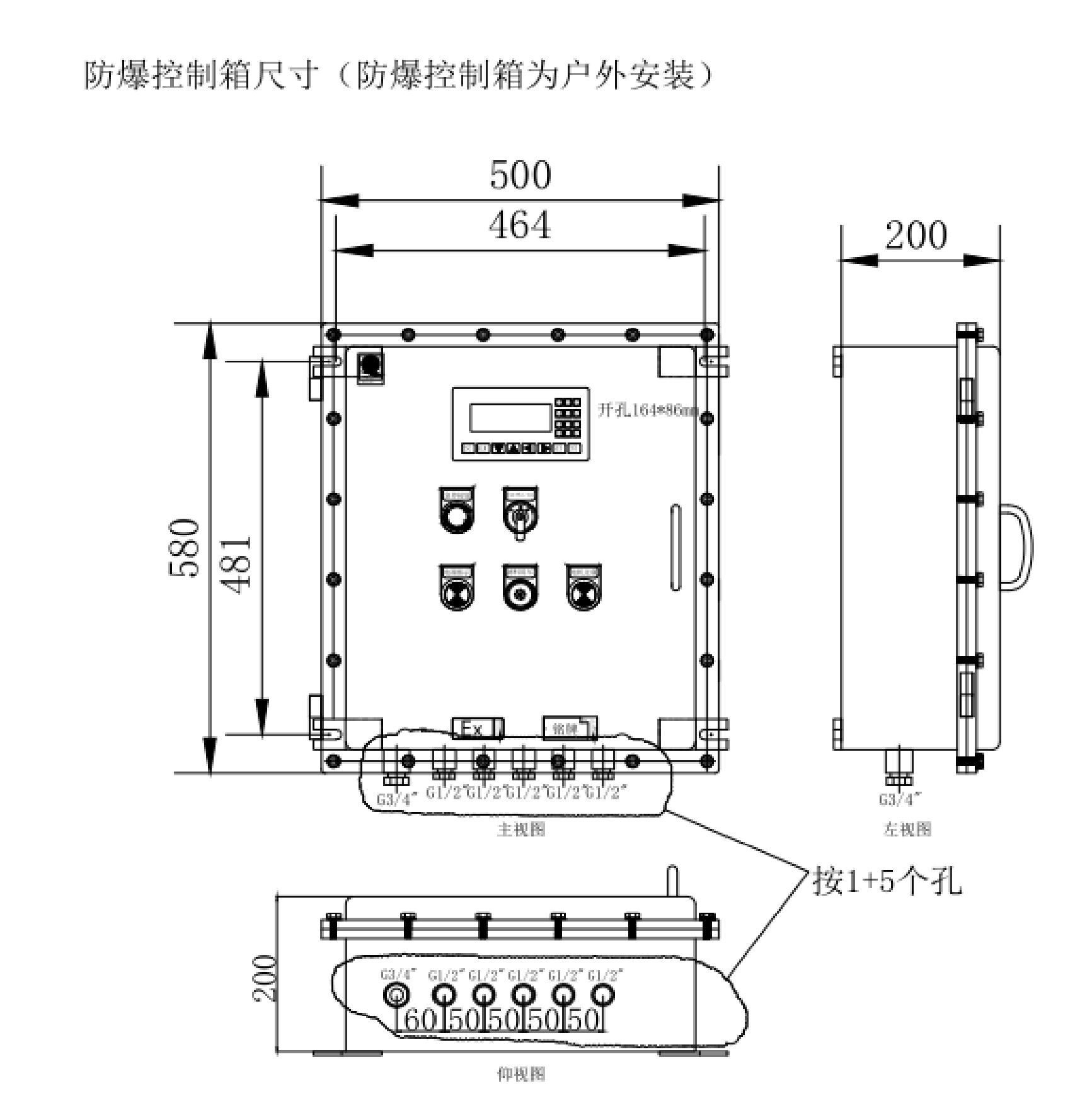

◆换料精确控制系统：控制柜设置有自动档(就地）、手动档（直接）、PLC（远程）三个档位设置，满足多种需求。

◆报警功能：设备滤料用完时，控制柜上的报警灯就会亮，同时PLC输出报警信号，中控室若有信号接收装置，就能收到警报信号。

◆传动系统平稳：采用国际著名品牌减速电机，轴与轴之间以1：1的速比运用链条传动，有效的保证机器的安全性与传动的平稳性。

◆滤网优质：滤材由合成纤维呈密度梯度排列组合，通风除尘综合性能好，阻力低、强度高，耐温、无毒、无味、无挥发物。滤料的两边采用包边设计，有效的防止滤料两侧的漏风现象。

◆坚固耐用：防爆自动卷帘过滤器整体采用表面阳极处理的铝合金和不锈钢材质，可在耐腐蚀，耐潮湿的环境中使用。

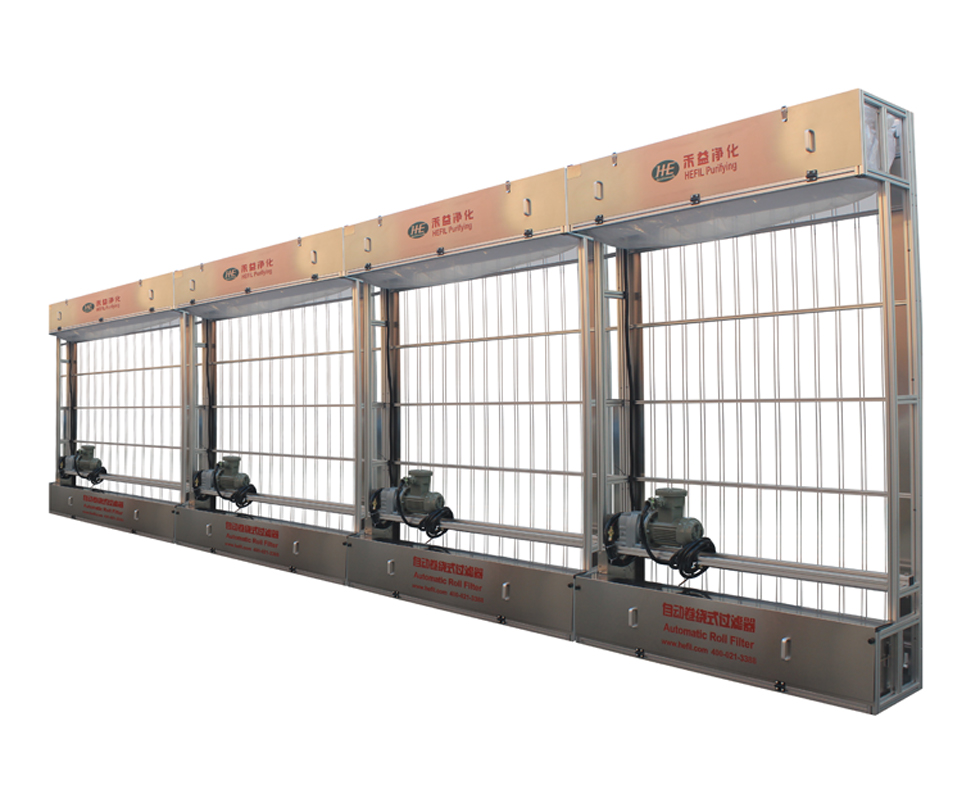

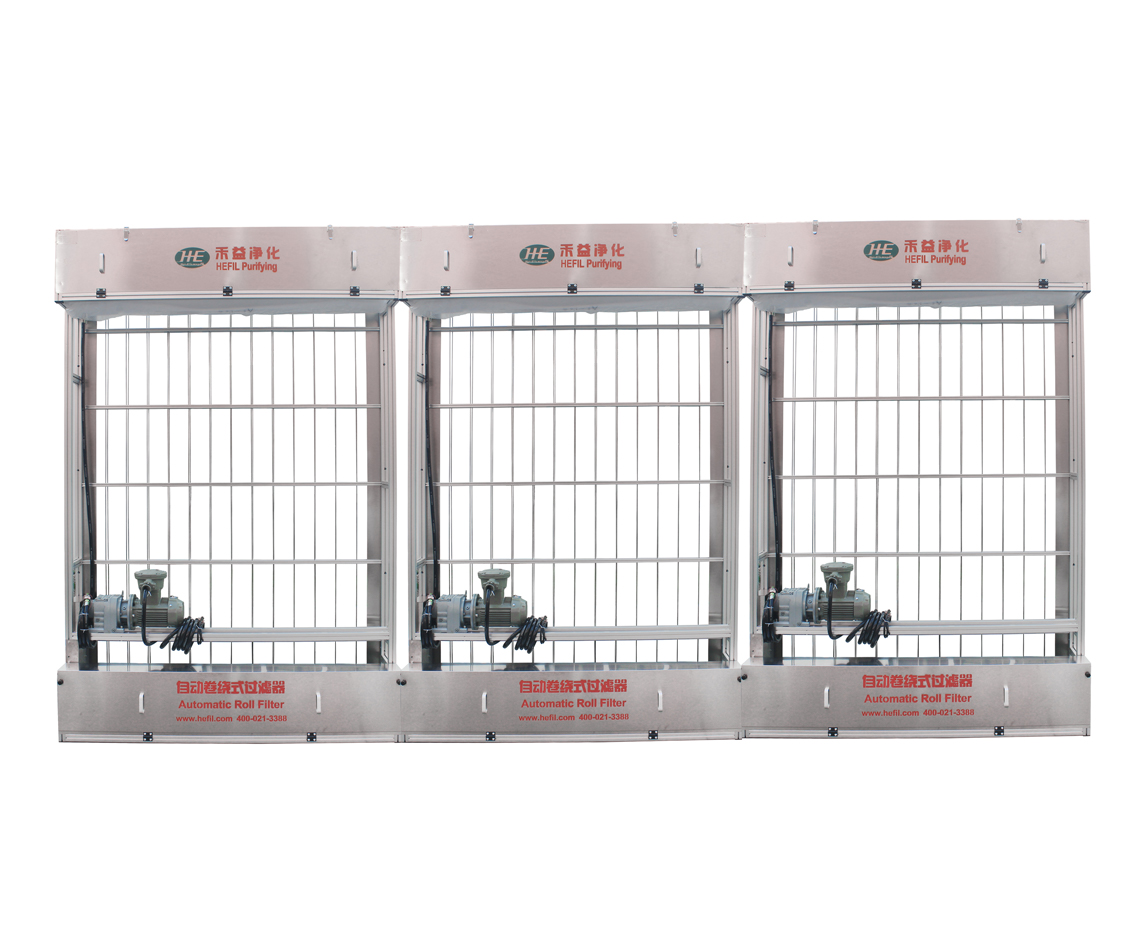

◆模块拼装：采用模块式拼接的方式,连接紧固，拼装简便，特别适合大面积的工作环境。

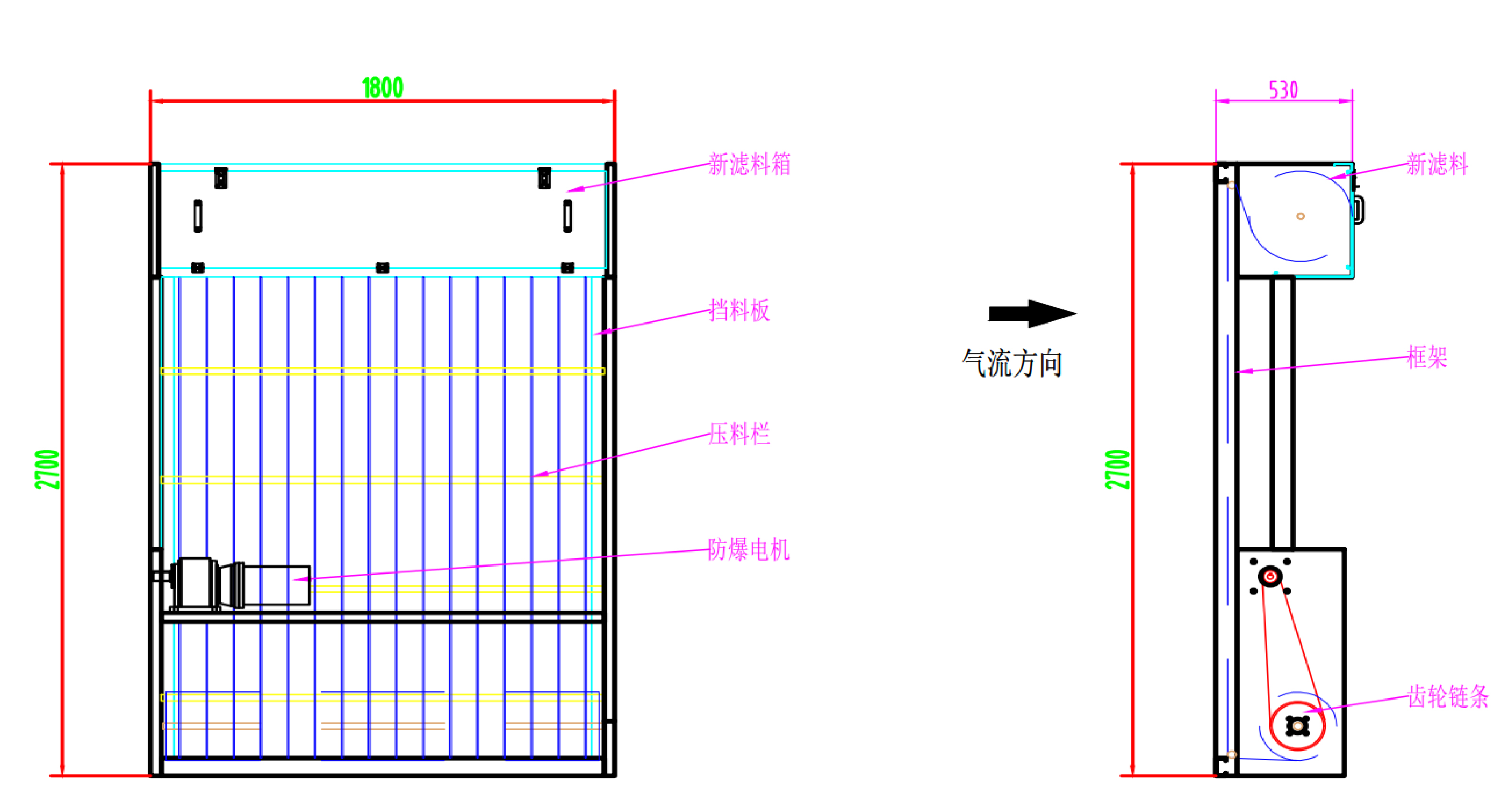

HRF-Ex防爆型自动卷绕式过滤器三视图

HRF-Ex防爆型自动卷绕式过滤器主要是由滤料、防爆传动系统及防爆自动控制系统组成。新的滤料装在上滤料箱，当进风带有高浓度含尘空气通过卷绕式过滤器后，过滤器前后压差随滤尘增加而逐步上升；当过滤器阻力上升到设定的终阻力值时，压差开关开始动作，卷绕系统更新滤料；当达到卷帘时间，停止传动，更新滤料工作完毕，重新进行过滤。本机目前共有四种类型支持定制：Ex防爆总标志ib级本质安全型；II 厂用防爆设备；B适用易燃易爆气体为B类气体(包括A类气体)；T4 该设备最高表面温度不超过135度。

1、当整卷滤料用完时，电控箱面板上的滤料数字报警，控制板上红灯常亮，提醒更换滤料。

2、将设备打到手动档，将滤料全部卷到下卷轴。

3、松开下卷轴固定螺栓螺母（一端一根）。

HRF-Ex防爆型自动卷绕式过滤器滤芯结构图

4、将滤料和下卷轴拿下，抽出下卷轴。

5、打开上料箱，松开两边的螺栓螺母，拿下上卷轴。

6、将上卷轴穿过新的滤料中芯，装进上料箱（注意：上卷轴必须要卡进上支撑卡槽内）。

7、将滤料穿过上下两道导轨，卷到下卷轴上，用固定钢丝压紧，手动设备，等下卷轴拉紧滤料后恢复到自动档位。

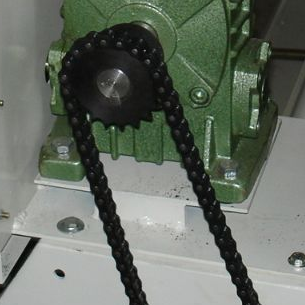

          整体结构图                                         链条传动示意图

◆主要应用于石油、化工、燃气、冶金、纺织、采矿、制药、食品、粮油加工等含尘气体度较高或具有易燃易爆介质隐患的行业。

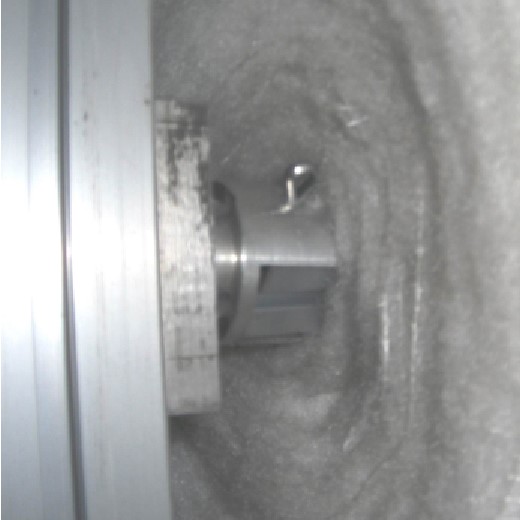

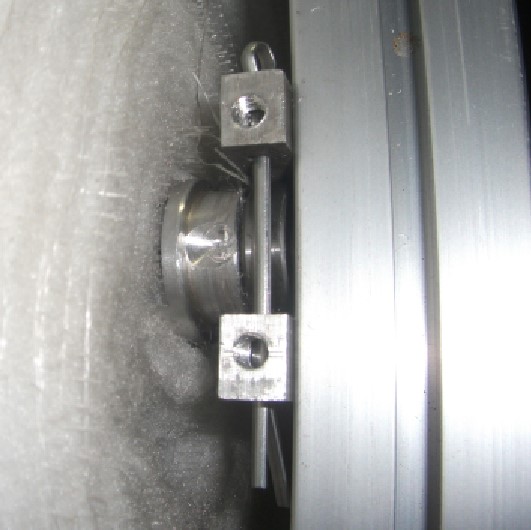

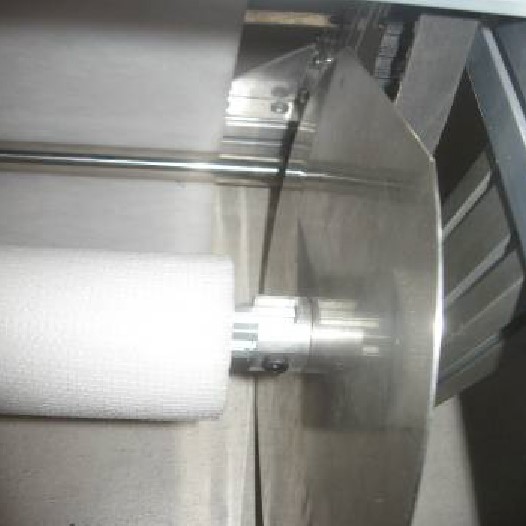

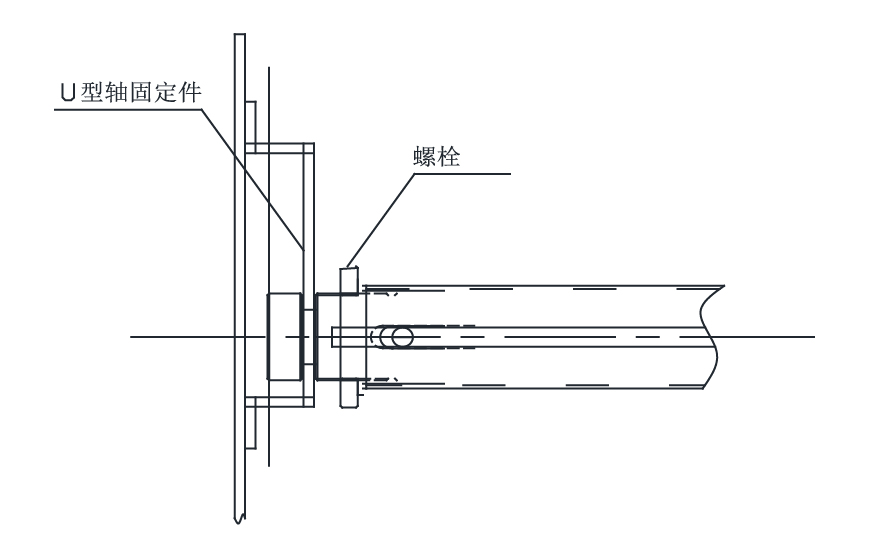

           上滤料轴左总成                  上滤料轴右总成                         下卷轴
