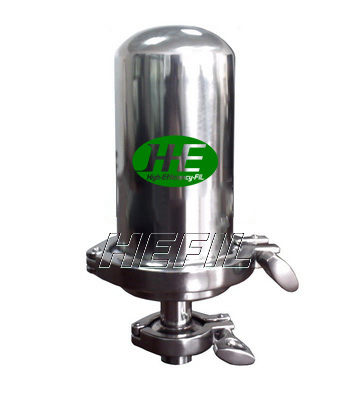

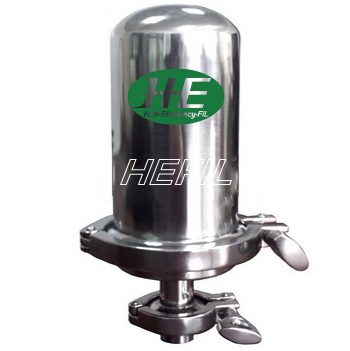

- HFC呼吸过滤器
- 提交订单
===规格型号和外形尺寸===
|
额定通气量(m3/h) |
型号 |
接管 |

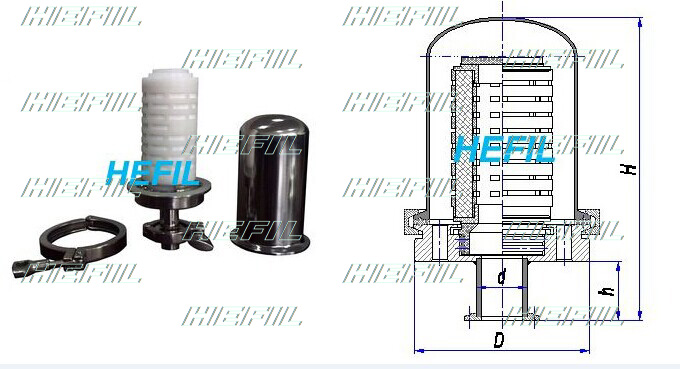

外形尺寸 (mm) |
参考重量(kg) |
||||
|
公称通径DN |
管径d (mm) |
连接型式 |
颈高h |
壳体外径D |
总高H |
|||
|
65 |
HFC-0105F-25 |
25 |
Φ32×2.5 |
法兰25-1.0 |
50 |
Φ102 |
220 |
2.2 |
|
HFC-0105C-25 |
卡箍DN25 |
1.5 |
||||||
|
HFC-0105S-25 |
外螺纹G1" |
1.2 |
||||||
|
130 |
HFC-0110F-40 |
40 |
Φ45×2.5 |
法兰40-1.0 |
350 |
3.7 |
||
|
HFC-0110C-40 |
卡箍DN40 |
2.5 |
||||||
|
HFC-0110S-40 |
外螺纹G1½" |
1.9 |
||||||
|
400 |
HFC-0310F-50 |
50 |
Φ57×3 |
法兰50-1.0 |
80 |
Φ200 |
465 |
14.3 |
|
HFC-0310C-50 |
卡箍DN50 |
13.0 |
||||||
|
HFC-0310S-50 |
外螺纹G2" |
12.3 |
||||||
1、若遇规格、结构变更，以本公司提供的实时数据为准
2、本公司接受非表上规格过滤器产品的订货
===技术特性===
|
壳体制造材料 |
不锈钢304, 316, 316L |
||
|
滤芯接口型式 |
226 (卡入式) |
||
|
管路连接方式 |
卡箍 |
提供外接接头 |
|
|
法兰 |
HG20593-1997; PN1.0~1.6MPa |
||
|
螺纹 |
英制管螺纹 |
||
|
工作压力 |
0.3MPa, 0.8MPa |
||
|
过滤精度 |
0.01μm, 0.1μm, 0.22μm, 0.45μm |
||
|
过滤效率 |
99.999% |
||
|
|
|
||
HFC系列呼吸过滤器适用于安装在各类储液罐、纯水箱、无菌干燥箱的换气孔上，以防止储罐因液位变化而排吸空气、或无菌干燥箱内气体排吸时，受大气中尘埃的污染。
